CARATTERISTICHE DEL SISTEMA HICON

La serie HI-CON comprende i connettori per circuito stampato ad inserzione diretta DIN 41612 a tecnologia tradizionale e a tecnologia Press-In

TECNOLOGIA TRADIZIONALE
Terminali da saldare ondulati. Tale forma costruttiva permette al connettore di restare fisso sul circuito stampato durante il processo di saldatura a scorrimento.
Un coperchio sul lato inferiore del guscio del connettore chiude a tenuta e offre una buona protezione dell'area del contatto.

Design del contatto. L'unità del contatto è stampata e formata in lega di Cu/Sn (Ph/Br) ad alta qualità. Una zona sferica di contatto a due punti permette l'innesto a bassa sollecitazione delle superfici di contatto e garantisce sia una bassa resistenza sul punto di passa ggio del contatto pur garantendo ottima tenuta in casi d'urto e vibrazioni.

TECNOLOGIA PRESS-IN
Tecnologia Press-In. Il perno elastico del tipo press-in (con forma a cruna d'ago) è in CuSn,
e i contatti maschi e femmina sono di diverse forme costruttive , con collegamenti diritti e angolati.
I vantaggi offerti:

- Eliminazione del processo di saldatura e flussaggio
- Nessuna sollecitazione termica per il connettore e il circuito stampato
- Sollecitazione meccanica minima del circuito
- Contatti a tenuta di gas
- Installazione rapida a costi contenuti
- Possibilità di equipaggiamento selettivo
- Eliminazione del trattamento preliminare e successivo del circuito stampato (flussaggio e lavaggio)

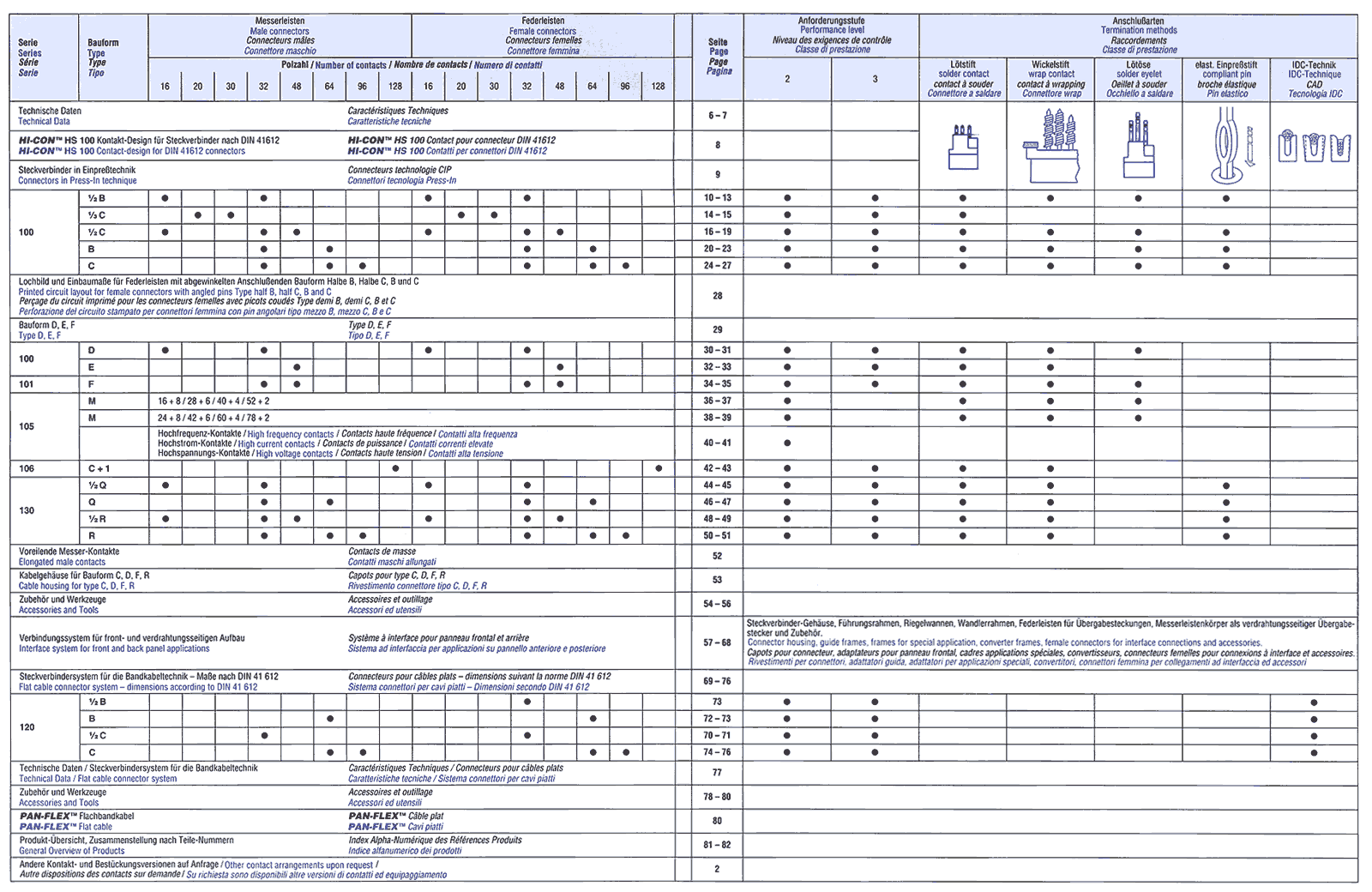

INDICE DEI PRODOTTI

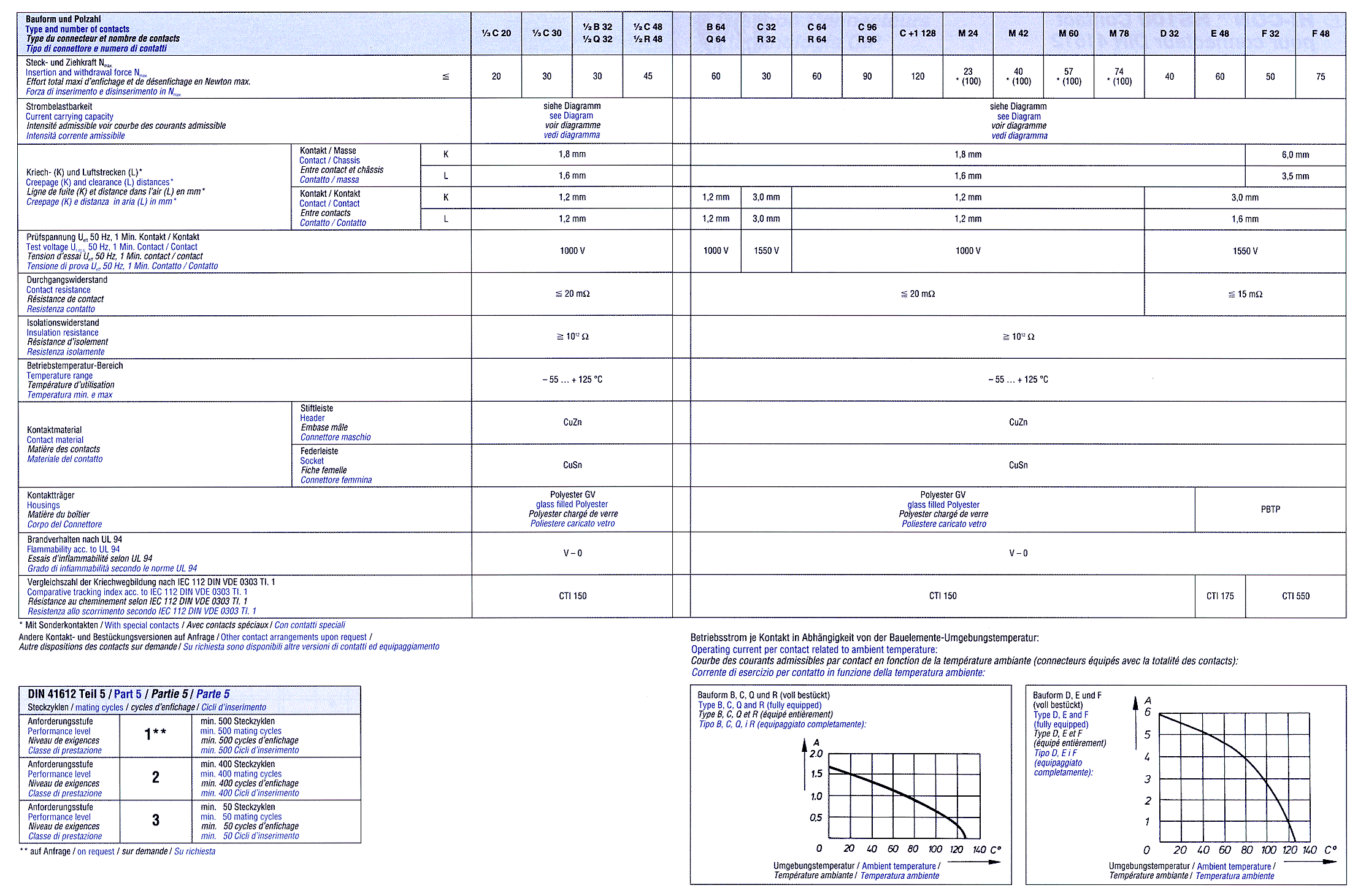

CARATTERISTICHE DEI PRODOTTI

Cliccare per zoom

Cliccare per zoom
